Licht wahlweise nur mit Zündung

[Beddong]

Da es mir in den letzten Tagen des Öfteren passiert ist, und ich es ja schon lange im Edelrost drin habe.

Hier mal die Schaltung für Licht mit Zündung und regelkonformen Standlicht.

Falls es in Wiki soll, hab das auch als PDF.



Der kontakt am roten Pfeil muß raus aus dem Schalter.

[Beddong]

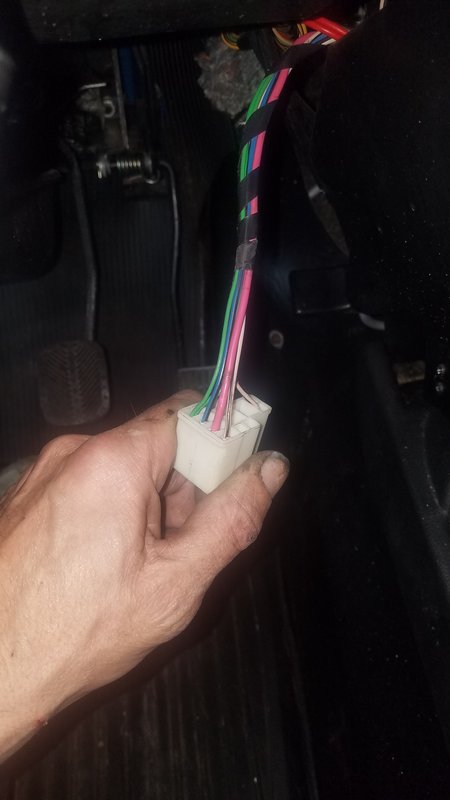

Stecker vom Lichteschalter

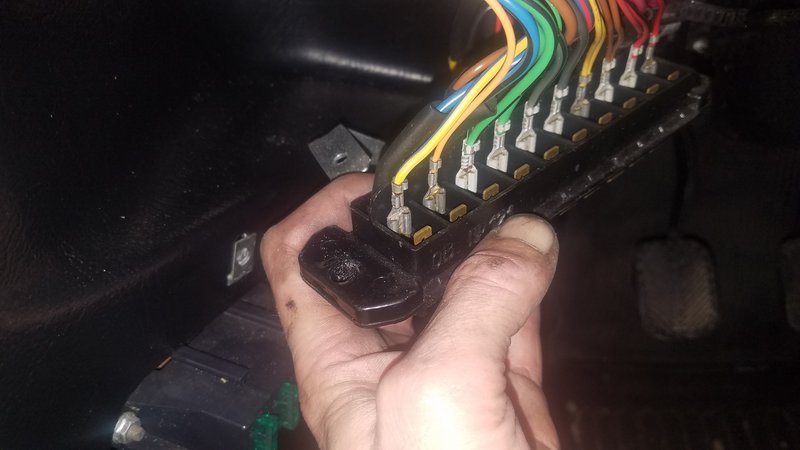

Ausgepinnt



Beim gelb-blauen Kabel der eine Pin ist frei, da das blaue Kabel drauf

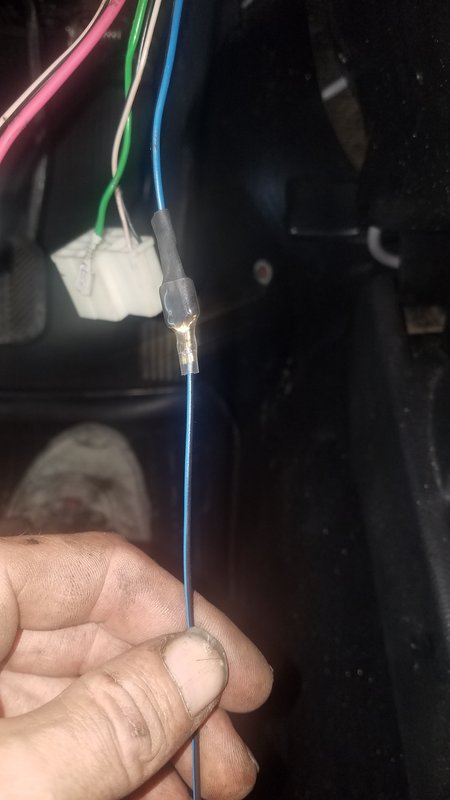

Das blau-schwarze Kabel verlängert, so das es bis zum Umschalter reicht.



Die zusätzlichen Kabel mit den Originalen vom Stecker zusammen gekrimpt und für das ehemals blau-schwarze ein eines (hier jetzt auch blau-schwarz) neu eingepinnt und lang genug bis zum Umschalter.



Relais eingepinnt



Das jetzt der Umschalter (hatte nur noch nen Industrieschalter mit mittelstellung)

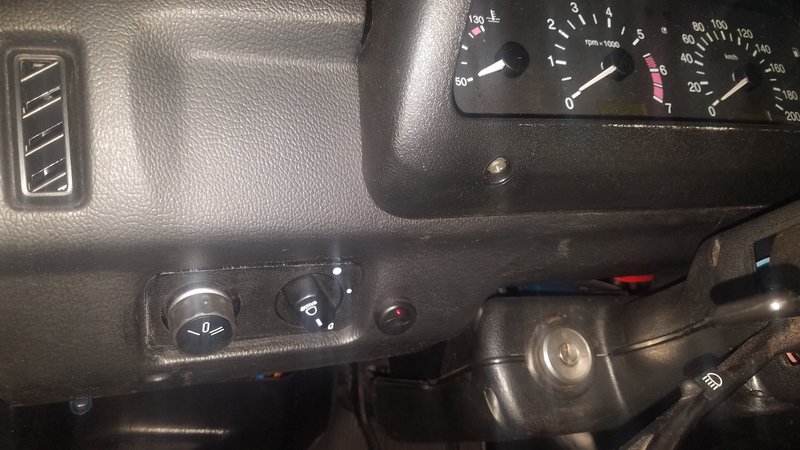

Neben der Leuchtweitenregulierung ist jetzt der Wahlschalter.

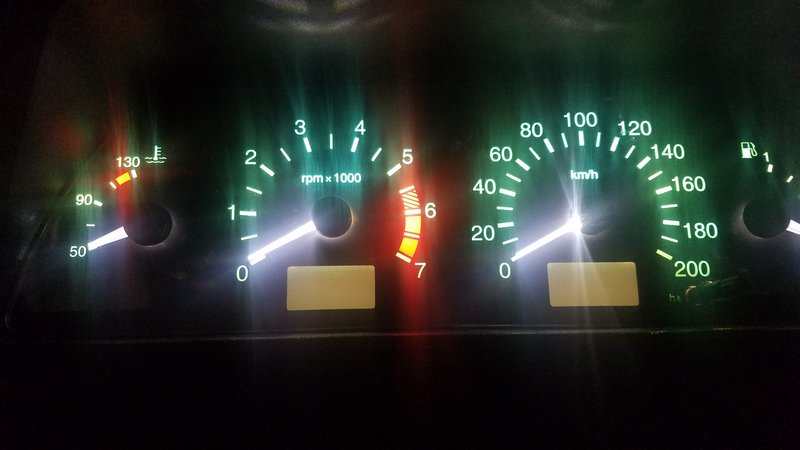

Und gleich mal das KI mit LED reingestopft.
